Сучасні рішення для приводних систем: Повний огляд категорій промислових редукторів від компанії Atalanta

У сучасній промисловості ефективність автоматизації, надійність конвеєрних ліній та стабільність важкого машинобудування безпосередньо залежать від якості елементів приводної техніки. Ключовою ланкою, що забезпечує зниження частоти обертання та пропорційне збільшення крутного моменту, є промисловий редуктор (або мотор-редуктор).

Один із провідних постачальників європейського приводного обладнання в Україні — компанія Atalanta (atalanta.in.ua) — пропонує ринку сертифіковану продукцію від еталонних італійських брендів, таких як Motovario, Hydro-Mec та Chiaravalli.

У цій статті ми детально розглянемо всі ключові категорії промислових редукторів, представлених у каталозі постачальника, їхні конструктивні особливості, технічні переваги та сфери експлуатації.

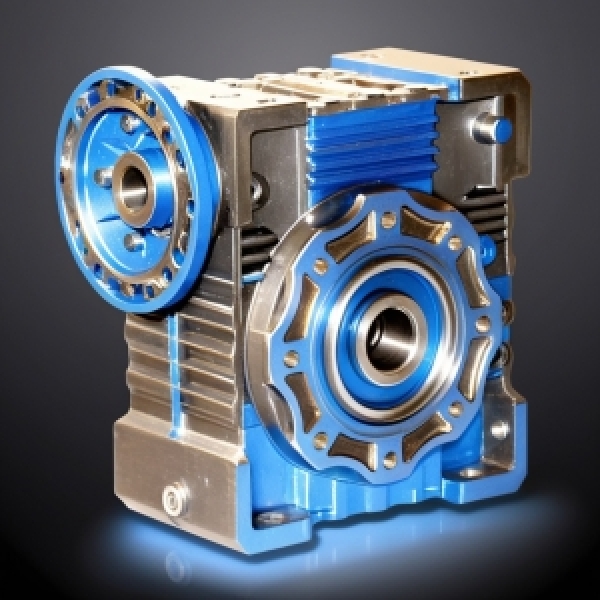

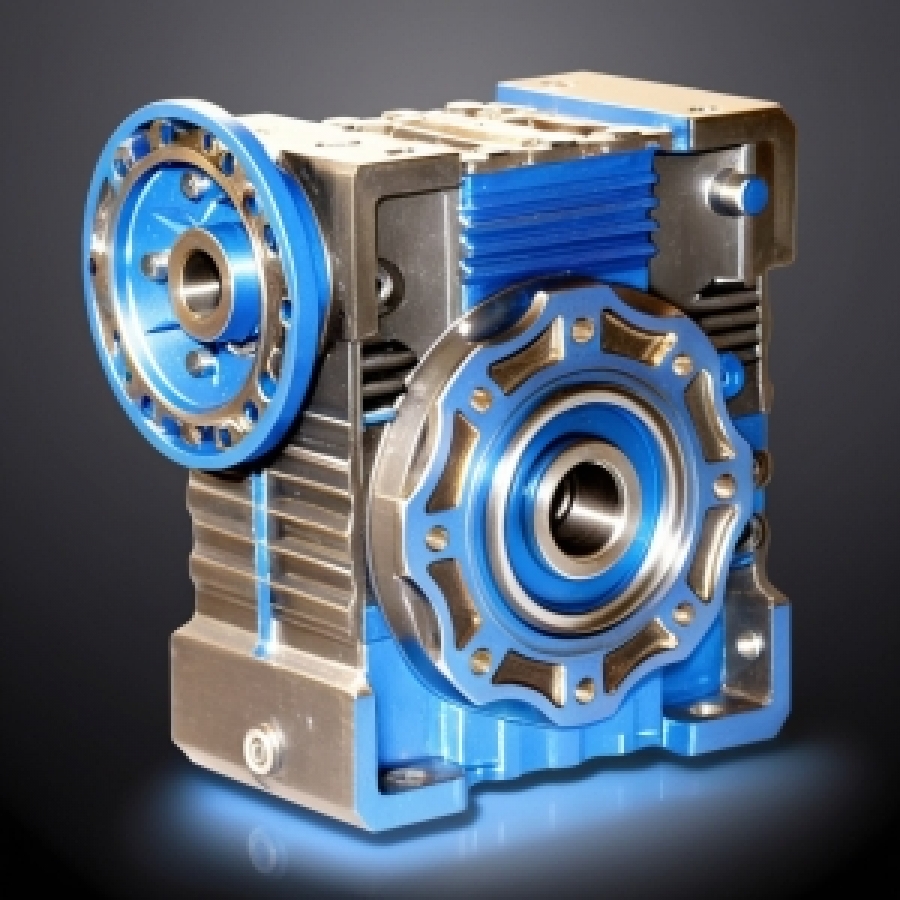

1. Черв'ячні редуктори та мотор-редуктори: Класика універсальності

Черв'ячні редуктори є найбільш затребуваним типом кутових механізмів завдяки оптимальному балансу доступної вартості, компактності та високих експлуатаційних характеристик. В основі їхньої конструкції лежить зачеплення «черв'яка» (гвинта зі спіральним різьбленням) та черв'ячного колеса.

Конструктивні особливості та модельний ряд:

Каталог компанії Atalanta (розділ Worm Gear) включає одноступінчасті та двоступінчасті (комбіновані) черв'ячні редуктори у квадратних корпусах європейського типу. Сучасне виконання передбачає використання легких та міцних алюмінієвих сплавів для малих габаритів та чавуну високої міцності для важких серій.

Головні переваги:

• Ефект самогальмування: При досягненні певних передавальних чисел механізм унеможливлює обертання вихідного вала з боку навантаження, що критично важливо для безпеки похилих конвеєрів та підйомників.

• Плавність та низький рівень шуму: Завдяки ковзанню зубів у зачепленні, робота відбувається практично безшумно.

• Компактне кутове компонування: Вихідний вал розташований під кутом 90° відносно вхідного вала двигуна, що дозволяє економити простір при монтажі.

Сфера застосування:

Черв'ячні приводи незамінні у пакувальному обладнанні, стрічкових транспортерах, змішувачах, системах вентиляції та засувках промислових трубопроводів.

2. Циліндричні соосні редуктори: Максимальний ККД

Якщо ключовим критерієм вибору приводної техніки є енергоефективність і стійкість до тривалих режимів роботи (S1), вибір падає на циліндричні соосні редуктори. У таких пристроях осі вхідного та вихідного валів лежать на одній лінії (або паралельні з мінімальним зміщенням).

Особливості конструкції:

Ці механізми оснащуються косозубими циліндричними колесами, що пройшли прецизійну термообробку та шліфування. Моделі випускаються у виконанні на лапах, з вихідним фланцем або комбінованим кріпленням.

Головні переваги:

• Найвищий ККД: Показник ефективності циліндричного зачеплення досягає 94–98%, що мінімізує втрати енергії та запобігає перегріву механізму.

• Стійкість до високих радіальних навантажень: Міцна конструкція валів та корпусів дозволяє витримувати значний зовнішній тиск.

• Довговічність: Мінімальне тертя у порівнянні з черв'ячною передачею забезпечує значно більший ресурс експлуатації компонентів.

Сфера застосування:

Харчова промисловість (робота дозаторів, ліній розливу), хімічні реактори, насосні станції, деревообробні верстати та елеваторні комплекси.

3. Насадні циліндричні редуктори з паралельними валами

Особлива категорія циліндричних приводів, яка відрізняється плоским, видовженим корпусом і порожнистим вихідним валом. Їх також називають "насадними", оскільки вони монтуються безпосередньо на вал робочої машини (наприклад, конвеєра) без використання додаткових муфт або пружних елементів.

Особливості конструкції:

У каталозі компанії Atalanta широко представлена, зокрема, відома серія S від Motovario. Корпуси виготовляються з сірого чавуну (від 050 до 150 габаритів), що гарантує максимальну структурну жорсткість у найважчих умовах експлуатації.

Головні переваги:

• Економія робочого простору: Плоский дизайн дозволяє інтегрувати мотор-редуктор у вузькі ніші обладнання.

• Прямий монтаж на вал (Shaft-mounted): Спрощує центрування приводу, мінімізує радіальні навантаження на підшипники та скорочує час на технічне обслуговування.

• Високий крутний момент: Здатні стабільно передавати колосальні зусилля при низьких обертах.

Сфера застосування:

Приводи норій, скребкові та гвинтові конвеєри, дробарки, змішувачі сухої будівельної продукції та важкі пакувальні машини.

4. Конічно-циліндричні редуктори: Синергія потужності та геометрії

Конічно-циліндричні редуктори поєднують у собі просторові переваги кутових приводів (вихідний вал під 90°) та технологічну досконалість циліндричного зачеплення. Перший ступінь у них зазвичай є конічним (з круговим зубом), а наступні — циліндричними косозубими.

Особливості конструкції:

Ці пристрої є найбільш сучасною та енергоефективною заміною класичним черв'ячним редукторам великих габаритів. Компанія Atalanta поставляє високонадійні конічно-циліндричні редуктори брендів Hydro-Mec, Motovario та Chiaravalli, розраховані на роботу в обох напрямках обертання вихідного вала.

Головні переваги:

• Стабільно високий ККД при будь-яких передавальних числах: На відміну від черв'ячних систем, де ККД стрімко падає із зростанням передавального відношення, конічно-циліндричні редуктори зберігають високу ефективність.

• Виняткова зносостійкість: Механізми здатні працювати в режимі постійних запусків та зупинок, а також за умов значних вібраційних та ударних навантажень.

• Невибагливість у сервісі: Поставляються із заправленим високоякісним синтетичним або мінеральним мастилом, розрахованим на тривалий період (або на весь термін) експлуатації.

Сфера застосування:

Важка металургійна промисловість, кар'єрна техніка, підйомні крани та лебідки, великогабаритні стрічкові конвеєри, цементні заводи та сміттєпереробні комплекси.

Критерії правильного підбору редуктора

Щоб обране приводне рішення функціонувало без аварійних зупинок, інженери компанії Atalanta рекомендують враховувати базовий комплекс технічних параметрів:

1. Крутний момент ($M_2$, Нм): Головне зусилля, яке редуктор повинен видавати на вихідному валу.

2. Передавальне число ($i$): Співвідношення обертів вхідного вала двигуна до обертів вихідного вала приводу.

3. Експлуатаційний коефіцієнт (Сервіс-фактор, $f.s.$): Запас міцності приводу, що враховує кількість годин роботи на добу, плавність або ударність навантаження та частоту пусків.

4. Конструктивне виконання та монтажна позиція: Спосіб фіксації у просторі (лапи, фланець, реактивна штанга) та просторове положення валів.

Чому промислові підприємства обирають Atalanta?

Імпорт компонентів приводної техніки вимагає суворого контролю якості та глибокої технічної експертизи. Компанія Atalanta зарекомендувала себе як надійний партнер на українському ринку завдяки низці переваг:

• Оригінальна європейська якість: Прямі поставки з заводів Італії виключають ризик придбання низькоякісних реплік або контрафакту.

• Широкий складський запас: Популярні типорозміри редукторів та двигунів завжди є в наявності, що мінімізує простої обладнання клієнтів.

• Індивідуальна комплектація: Завдяки модульній конструкції брендів Motovario та Hydro-Mec, фахівці компанії можуть оперативно зібрати мотор-редуктор під конкретні параметри замовника (з різними типами валів, фланців, додаткових опцій безпеки чи датчиків).

• Професійний інжиніринговий супровід: Повний розрахунок приводів «під ключ» та консультації з модернізації застарілих радянських або китайських вузлів на енергоефективні аналоги.

Для отримання детальних технічних консультацій, завантаження CAD-моделей або оформлення замовлення, переходьте на офіційний сайт компанії: atalanta.in.ua.
